刚看到一位朋友的帖子，发现目前关于小叶紫檀的收藏误区，随便写点东西，欢迎藏友交流。
话题就从小叶紫檀沉不沉水开始吧。有个网友发文说：“小叶紫檀非常坚硬，但密度不大，不能沉水里面。”这个概念有一些问题，不对但也不全错。
小叶紫檀的中文学名为檀香紫檀，属于豆科紫檀属，俗称小叶紫檀、金星金丝紫檀、牛毛纹紫檀……，产于印度南部，主产于卡纳塔克邦及安德拉邦，气干密度为 1.05-1.26g/cm3。所以正宗小叶紫檀是沉水的，而黄花梨只有根料和油性极大的油梨是沉水的。
不沉水的小叶紫檀是怎么来的呢？
主要有两种，一种是大叶紫檀，中文学名为卢氏黑黄檀，产于非洲马达加斯加群岛北部、东北部。气干密度为0.95 g/cm3，轻者仅为0.70 g/cm3,。于1996年进入中国市场，当时有人从马达加斯加进口大批深色硬木，开始误以为是紫檀木，但经多方考证，其实并非紫檀木，而是豆科黄檀属的黑酸枝木。这也是目前冒充小叶紫檀的主要树种。沉水是验明正身的最简单方法。
另一种是平原料，即为人工引种林。我国的海南、广东等地，均有人工引种，心材颜色紫黄，其气干密度未达到1.0 g/cm3，所以不沉水。从树种上来说也属于小叶紫檀，但是质地远不如山地原生林的密度大。目前市场上这种料也很多，不能说卖家作假，毕竟仍算是小叶紫檀。也有人建议把这种材料按《红木国标》归为花梨木类。
另外再提一下目前市场上的金星概念、牛毛纹概念。金星是宗眼中的紫檀素、树胶和矿物质形成的，而矿物质较少的时候，通常只能看到宗眼中的橘黄色。矿物质含量高，则有金属光泽出现，即所谓“金星”。金星料之所以要贵一些，除了看上去漂亮以外，其实还是因为密度更大一点。矿物质一般由于比重大，在木材中越往上越少。所以越贴近根部，金星越多。而木质本身也是越贴近根部密度越大。但是金星本身的概念是近年来才出现的，为什么呢？因为紫檀会慢慢变色，无论是家具还是盘玩的佛珠。十几年、几十年后，材料完全变成紫黑，金星就看不到了。牛毛纹也是类似道理，纹要越细越好，最好几乎不可见，这样的材料密度才大。所以玩紫檀的资深玩家，讲究的是密度而不是什么金星、牛毛纹。你去故宫看紫檀家具和紫檀摆件，哪个是有金星的？哪个是牛毛纹一眼就看出来的？
为什么近年来卖家推出金星和牛毛纹之类的概念呢？
近年来卖家推出金星和牛毛纹之类的概念原因有两方面：
第一是假木料出现，为区别这些李鬼，所以强调金星和牛毛纹。但是这个鉴定标准并不十分靠谱。比如，非洲红花梨，由于特殊的生长过程，也有明显的金丝产生。而且一部分金星料和牛毛纹明显的紫檀料，通常比较干涩，油性不足。测试方法是，用刀削一下木料。油性大的木料切面会很光滑、有反光，所谓的“刀刀见光”。反之则面虽然平整，却是亚光状态。这样的料做出佛珠，商家往往要上蜡才能有一定光泽。但是荧光和透视效果就没有了，花纹是浮在表面上的。
第二个原因是，市场上密度极高的料确实太少了，几乎见不到。这是为什么呢？首先要知道这种密度极高的料在树的哪部分。木材越往根部密度越大，密度最大的部分其实不是在地面上，而是在地面下！从根须分叉往上到地面，这1米左右的木料才是密度最大的部分。不仅是紫檀，几乎所有的树种都是这样的。这也是为什么黄花梨大部分都不沉水，但是根料却沉水的原因。而就这一段木材中密度也不一样，阴面的部分才是整棵树密度最大的部分！现在你知道为什么这样料市场上少见了吧？大家上山砍树，大部分都是把地面上的部分砍走了，谁也不会费那么大劲去把树根也挖出来砍上一段带下山。所以至今不少真正的油性足密度大好料仍然在山里沉睡。
真正的好紫檀什么样？能做什么？
大家常见的紫檀一般是家具、摆件、佛珠，关于这些的文章很多，我就不多说了。说一些不常见的吧。
虽然知道的人不是很多，但是行内的人或经常接触这个行业的人知道，小叶紫檀可以做乐器。大多数木质乐器是不会大量使用红木为主材的，为什么呢？因为红木密度大，不利于震动发音。比如古琴，主要使用杉木和桐木，因为是琴体发音的乐器，所以整张琴的木材要松透。古筝是琴面发音，所以主体也是用桐木，侧板因为不发音，所以会使用密度比较大的红木。但是有一种乐器主体使用红木的效果会更好，这就是胡琴。大家了解最多的就是二胡。因为胡琴是靠蒙皮震动发音，所以不需要琴体的木材松透。使用密度大木质稳定的红木，可以保证不变形、不开裂，音色稳定。而油性大的红木更可以不用上漆，经过特殊打磨工艺处理后，琴杆非常滑，换把流畅。这些红木材料里就包括小叶紫檀。
选择制作二胡的小叶紫檀要选密度大的，所以其材料的棕眼都非常小，即使这样还要采用轻抛的闭孔涂装手工工艺，二胡的每一个部件都要经过无数次填堵棕眼打磨抛光，直到表面细腻平滑明亮，没有一个棕眼可见。尤其边角折弯衔接处，都必须圆滑、干净、无砂痕，才算合格。紫檀二胡整体装配必须严丝合缝，工整对称。一把好的紫檀二胡，是花费了工匠们大量心血的。细心品鉴，极见制作者的功夫和耐心。紫檀木质比老红木要硬，因此发音比老红木琴明亮，紫檀音质比较细腻，有一种与小提琴类似的音质效果。这样的一把二胡价值不菲，使用者多是名家，至少也是专业演员。我一个朋友若干年前制作了一把龙头小叶紫檀二胡，龙头、轴子都是请名家精雕细刻，丝弦、蒙皮使用顶级材料，当代二胡名家宋飞出手帮忙试音调琴。此琴他给只我看过两次，无论出价多少，就是不肯出手。用他的话来说，当初就是碰上了一块难得的好料，这辈子看小叶紫檀每年几十吨，自己开小叶檀上百吨，遇到好材料的机会也不多。然后凭他乐器圈里多年积累的人情关系，才制得这么一把琴。这些名家凑到一起出这么一把琴的机会几乎不会再有了。
当初想找他要点好料，本来都答应了，后来得知我打算拿去做佛珠，又不给了，呵呵。他说倒不是钱的事，主要是手里的这些料都是多年存下的好料，打算有机会再出几把精品琴，拿去车珠子糟蹋东西了。架不住我软磨硬泡，今年他搬家，给了我两根不成套的料。
看到这您估计就明白了，这二胡做出来连棕眼都不能看到，也就甭说什么金星，牛毛纹了。那没加工的料究竟什么样？
前两个月，我拿出一根去车了3串佛珠，2.2毫米的。本来可以车2.4的，但是加工师傅那没有这尺寸的刀头。只能车2.2的了。料拿出来的时候，师傅皱皱眉，跟我说这料纹络太细了，他车小叶紫檀的珠子多少年了，没见过这样的料，但是这料密度又比他见过的那些小叶紫檀还大，也不像是假的。我说，您干脆直接开始车，一上手就应该知道怎么样了。师傅开车床，刀头刚接上料，师傅就说了：“是小叶紫檀，好料！”我也几乎同时闻到一股香气。2.2的刀头平时用得很少，几乎是新的，但刚车了19个，师傅就把车床停了，取下刀头放砂轮上磨。他说:这料太硬了。最后一共出了32颗，穿了3串佛珠。2000目砂纸打完，已经隐隐荧光泛出。去开了光，佛友请走一串，剩下两串盘了一个月，传说中的猫眼效果非常明显。
那天拿了一串去我一个朋友那。这哥们玩家具是祖传，家里家具除了紫檀就是黄花梨，最次也是酸枝。家里放不下，就摆办公室，每次去他办公室就跟进了高碑店古家具一条街似的。要不是每个员工桌上都放着电脑，还真像个家具店。听说我这有好的紫檀，非要看看，这次也是给他看看这东西到底怎么样。珠子刚拿出来，这哥们眼睛放的光比珠子还亮，拿到手里就放不下了，非要我让给他。我赶紧找这珠子的缺点，实在没什么缺点，就说：这珠子没金星。他说：“你懂个屁，（我心说，我懂，但是最好你别懂。但是心里也知道，这是不可能的，人家玩了几十年了，又是家传。）你见哪个紫檀老物件有金星？那都是新料才能看见，说这个都是蒙人的，玩到后面就是看密度。你开个价吧。”我一看，这珠子是保不住了，好在还有一串。最后没要他钱，换了他一件别的东西。

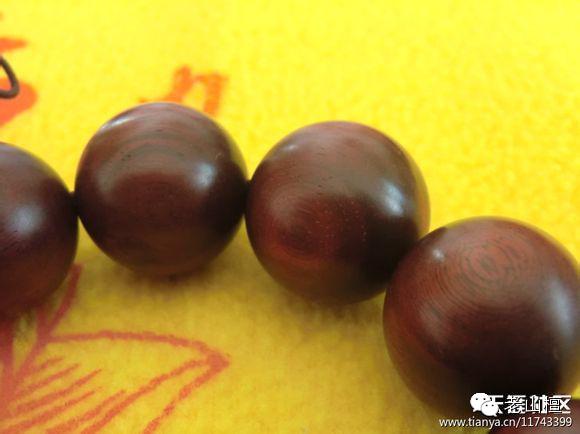

极细的棕眼。
仅剩的一串和剩下的一段料。
不好意思，这段时间有点忙。8楼之后的回复暂时看不到。本想接着写，但是最近了解到的几件事让我感觉有必在这里说一下，以免更多的朋友交学费，所以今天聊聊小叶紫檀造假的事。
1、金星造假。
因为近来热炒的金星概念，不法商家便想办法把一些不好的料想办法做成带金星的料，这样价格就翻上一倍多。主要办法是用铜粉加胶搓热珠子，使铜粉和胶进入棕眼和纹络，形成金星。
这种方法造出的珠子如何识别呢？很多人说，真正的金星是不会掉的，作假的金星盘完一段时间后会掉，这种说法不完全对。首先，真正的金星如果沾了汗，也会被腐蚀，失色；而作假的金星，也不一定会在盘玩过程中消失。行内朋友告诉我，目前有一种新方法，完全可以做到假金星跟真的一样不掉，其实道理很简单，真金星中并没有铜粉，只是矿物质、紫檀素和树胶而已。而金星效果，主要是树胶硬化后，形成的光线反射或折射现象，再加上紫檀素和矿物质的一些特殊颜色。关于这点你可以自己在家做一些实验。所以金星在棕纹中时，随角度不同可以见到颜色滑动的现象。初期那些作假者，只是想到能发出金属光泽，后来慢慢发现其实没有必要用铜粉，配制一些特定颜色的树脂就可以了。而这些树脂的特性几乎跟真金星差不多，颗粒没那么粗，不容易脱落。
那怎么才能区分呢？可以直观地看纹络，一般需要作假金星的紫檀，纹络都比较粗。因为后揉搓进粽孔、棕纹时，如果太细，不容易揉进去。这根自然生长时靠植物本身虹吸作用吸收进来的过程不一样。所以你看到纹络比较粗的金星料时，就要小心了。可以用放大镜看。也可以用密度法。
其实，我在本贴中一直强调的是玩紫檀一定要抓住密度这个最根本的因素。只要密度掌握好，再加上一些其它辅助条件，基本是不会吃大亏的。就拿假金星来说，一般做这个的料，都是粽孔粗，密度不高的料。这种料价格低，所以需要美化才能提高身价。所以这种料拿在手中一般偏轻一些。为了给大家一个具体的量化指标，我作了一张表。
主要以国标中小叶紫檀气干密度1.05——1.26克/立方厘米计算。个别极少见的超高密度据说能达到接近1.4，我再增加1.3、1.4两种密度。计算常见的佛珠应该达到的重量。
密度： 1.05 1.26 1.3 1.4
1.8mm*12颗： 38.45g 46.14g 47.61g 51.27g
2.0mm*12颗： 52.75g 63.30g 65.31g 70.33g
2.2mm*11颗： 64.36g 77.23g 79.68g 85.81g
以我手头这串2.2*11颗的看。重量为：80.57g，减去佛塔和穿绳的重量，基本接近密度1.3。
可以看一下，这个密度的棕眼大小。如果你买到的佛珠棕眼大小跟密度关系不太对劲，那么就要小心了。这种密度的棕眼，没有可能再往里面做什么金星了，所以有就是有，没有就是没有。不过这种密度的料，有没有金星都无所谓了。
2、油性和密度。
最近看到的最搞笑的一个宣传，是淘宝上一家店说“流油的紫檀”。然后说他家的料切开后会在切面慢慢渗出油滴，油性大、老料等等。说老实话，我第一眼看这个说法的时候吓了一跳，然后就觉得这太搞了。就算是能榨油的花生，切开也不能看到油滴渗出来啊，你当木料是啥啊？而且老料里面的水分早就干了，油性再大也不至于直接就能渗出来。真正油性大的小叶檀，能看见油吗？答案是能，但是并不是切开就可以看到。如果你手头有一块油性比较大的料的话，可以稍微损失一点做一个小实验。用刀切下一小片，然后点燃它。这时你仔细观察，可以看见离火焰比较近、但是还没燃烧的部分，表面会有少许油脂沸腾。同时，可以闻到紫檀那种特殊的味道，这其实就是紫檀药用部分的那种成分。关于药用这块，以后再讲。
那这种切开就流油的老料是怎么来的呢？我找行内的人打听了一下，原来是一种新的作假方法——蜡煮法。市场上油性大的老料比较受欢迎，可是那有那么多老料啊？于是把新料加工成老料就成为一种手段了。具体做法是先加色煮，再蜡煮或一定比例的油煮或泡。加工之后，外表看跟老料一样。密度甚至还更大。切开，在温度稍高的情况下，就能渗出油滴或蜡滴。要鉴别这种料，长时间盘玩后就能看出倪端。不过在刚购买的时候怎么发现呢？很简单，还是密度法。拿到手串后量一下重量，看看密度。再观察一下棕眼和纹络。如果纹络很粗，但是密度很大，那就要小心了。还有一些商贩用别的纹络相近的木材也采用这种方法，仿造紫檀。总之，一定要抓住密度这个主要因素，结合观察纹络。
说到密度顺便提一下。有些卖家因为自己的料密度不够，就想增加手串的总重量，给人以料密度大的印象。常采用的方法是增加珠子的直径和增加附加物。比如，标明1.8mm的珠子实际是1.9mm。在手串上增加装饰珠，有些甚至增加较重的玉珠（当然不是什么好玉）。在测量重量估算密度的时候，这些都要考虑到。如照片上那种手串，测量重量基本是准确的，除了佛塔和绳，没有任何附加物。这样在计算时，我还是减去1克，以保证尽量准确。总之，先看重量再观察粽孔纹络，两者能够对应的话，拿到的东西基本上有保证。
今天有点空，给大家聊聊小叶紫檀加工中的一些情况。先晒几张新鲜出炉的照片，这是我这两天自己在家鼓捣一根老料时顺便照的。主要是给一些图片，以便更好地认识小叶紫檀。
先上荧光反应的图吧。目前识别小叶紫檀的那些方法中，对于初入道的人来说，这个鉴别方法是最容易掌握的，也是最准确的。蓝色荧光反应，到目前为止，据说只是小叶紫檀和部分黄花梨有，黄花梨的荧光反应我没见过。

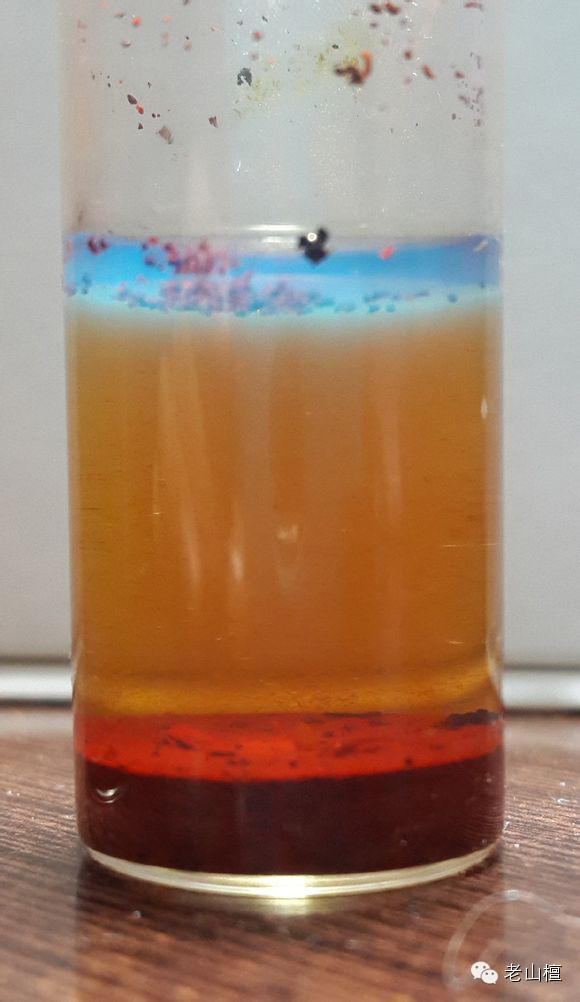

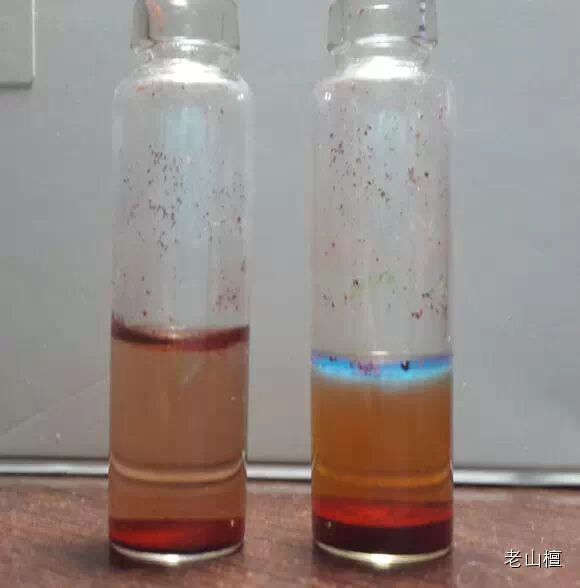

具体做法是，把一些碎末放进水中泡12小时以上，一般24小时的时候就比较明显了。在水面上层出现明显的蓝色荧光。为了比较，我用了另一种看上去很接近小叶紫檀的料做了一个对比样本。

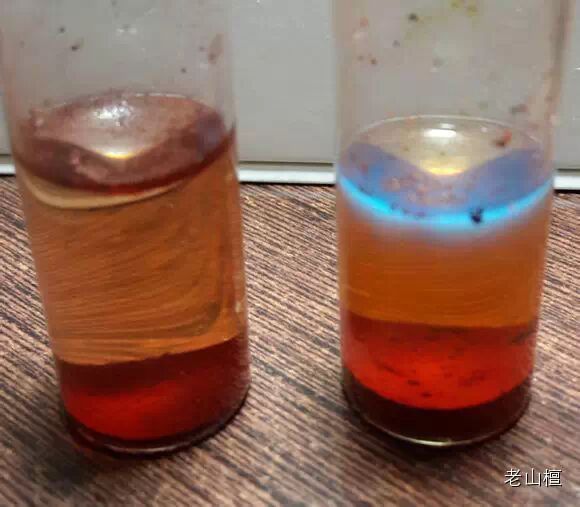

哪边是小叶紫檀，不用我说了吧？

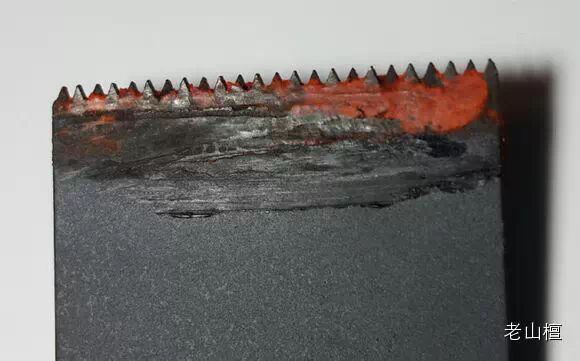

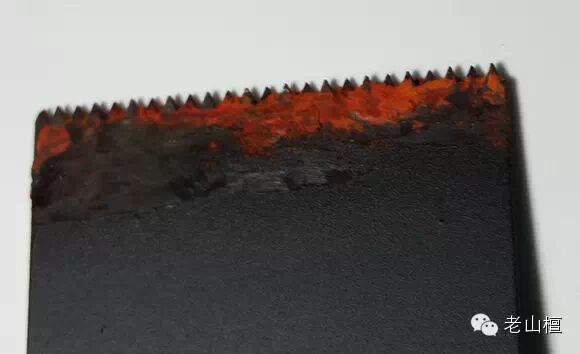

另外小叶紫檀在加工时，特别是用高速工具加工时，比如电锯或车床，会有烟冒出，香味比较明显。同时如果是手控，明显感觉走锯比较困难。锯片拿出来，会发现沾有融化后重新凝固的红色锯末，锯上有凝固的油性物质。问一下，香味明显。请看图。
抛光和盘玩
小叶紫檀佛珠和把件需要盘玩，日久天长会有比较自然的包浆，颜色也逐渐变深。现在大家基本上都知道，新件在正式上手前要先用软毛巾或软布盘上一段时间，然后再上手。
不少卖家为了让自己的货看起来油性足，在最后打磨后再打蜡或上油，还有的进行高抛光，甚至达到5000目。在我看来，对真正的玩家来说，这些其实不可取。
首先，上蜡或上油，虽然看起来很光亮，好像油性很足，但是这种方法不利于以后的把玩。而且这种方法产生的油性不自然，木材本身的纹络很浮，老玩家很忌讳这种成色。5000目高抛光也是如此，影响将来包浆的形成。毕竟这是木质，不是翡翠、钻石一类的矿物。不管怎么加工，还是需要保持木质本身的特点才比较自然。通过比较，我认为小叶紫檀打磨加工到2000目已经足够。通过软布盘玩一段后，表面形成琥珀光就可以上手了。这时你观察佛珠的花纹时，变换角度可以发现随表面亮光区的流动，花纹时隐时现，感觉花纹是沉在表面的反光层下面的。而亮光区也非常自然，不是那种刺眼的贼光。可以看我上面发的佛珠的图。我有一个小视频，是拍摄光和花纹的动态效果，以后找机会放上来给大家看。
可以吃的紫檀
马未都说，紫檀家具砸碎了拿到药店都能卖钱。
根据《本草纲目》中记载：“紫檀咸寒，血分之药也。故能和营气而消肿毒、治金疮。”《本草备要》载：“紫檀，咸、寒，血分之药。和营气，消肿毒，傅金疮止血定痛。”《本草经疏》：“紫真檀，主恶毒风毒。凡毒必因热而发，热甚则生风，而营血受伤，毒乃生焉。此药咸能入血，寒能除热，则毒自消矣。弘景以之敷金疮、止血止痛者，亦取此意耳。宜与番降真香同为极细末，敷金疮良。”可见紫檀是一味名贵的中药材。还有些说法，说木屑可药用治疗关节炎，肩周炎等慢性疾病，也可以用于治疗泌尿系统结石症等等。
其实不光紫檀，黄花梨也是药材。不过外用可以试试，内服最好有医生指导。但是可能你已经吃过紫檀了——有一些红葡萄酒是用紫檀来调色的。除了调葡萄酒，紫檀还曾经被用来当做染料。
说起药用，顺便提一下紫檀的香味。经常有人问紫檀的香味和黄花梨的香味的问题。在鉴别这两种木材的时候，香味确实基本上能一锤定音。只不过这两种木材的香味都是在加工时才比较明显，特别是黄花梨。紫檀的新切面的香味能保持的时间跟木料本身的关系很大。我在2周前切下的一片边角料，现在拿到鼻子下还是能闻到比较明显的香味。而且老料的香味更重，跟新料的味道也有一些不一样。高速工具加工时会冒烟，发出一种药味。而切下的料的切面冷却后闻到的是另一种清香，我让孩子闭上眼让她闻，然后问她是什么？她回答说是糖，这个说法让我觉得比较生动。其实加工时的药味，是这种发出清香的物质遇到高温后的气味。我们说海黄和越黄香味的区别时，一般说海黄是甜香，越黄是辛香。但是一般人如果没有加工的经历，很难判断什么是甜香、什么是辛香。有一个经常加工黄花梨的师傅跟我说这两者区别的时候用了一个很生动形容：海黄的香味有点像苹果刚开始烂的时候发出的那种味道。细想一下，还真有点是那么回事。
但是这种味道的东西，如果没有实际经验，光评文字描述，还真不是很容易掌握。有条件的话弄块边角料自己操作一下，对以后辨别这两种木材会有很大帮助。所谓“纸上得来终觉浅，绝知此事要躬行。”
文章、图片及视频均转自网络，感谢原作者和各位前辈及同道中人。
老山檀-小叶紫檀爱好者、收藏者、经营者学习、分享、交流的平台；介绍老山檀-小叶紫檀基本知识，分享老山檀-小叶紫檀鉴赏心得，领略老山檀-小叶紫檀神奇风采。微信号：lst-hym，交流用个人微信号：43088747，微信平台：老山檀
